Eine Rückschlagklappe ist eine entscheidende Komponente in verschiedenen Rohrleitungssystemen und soll den Flüssigkeitsfluss in eine Richtung ermöglichen und einen Rückfluss verhindern. Das Herzstück seiner Funktionalität ist ein einfacher, aber effektiver Mechanismus mit einer Scheibe, die an einem Scharnier schwingt. Eines der Schlüsselelemente, die zum ordnungsgemäßen Betrieb einer Rückschlagklappe beitragen, ist der Anschlag. In diesem Blogbeitrag untersuchen wir die Rolle des Stoppers in einem Rückschlagventil und warum er für die Leistung des Ventils so wichtig ist.
Die Grundlagen einer Rückschlagklappe verstehen
Bevor wir uns mit der Rolle des Stoppers befassen, ist es wichtig zu verstehen, wie eine Rückschlagklappe funktioniert. Eine Rückschlagklappe besteht aus einem Ventilkörper, einer Scheibe und einem Scharnier. Die Scheibe kann am Scharnier frei schwingen und sich entsprechend dem Flüssigkeitsfluss durch das Ventil öffnen und schließen. Wenn die Flüssigkeit in Vorwärtsrichtung fließt, drückt der Druck der Flüssigkeit die Scheibe auf, sodass die Flüssigkeit durch das Ventil strömen kann. Wenn sich der Flüssigkeitsfluss umgekehrt umkehrt, bewirkt der Druck des Rückflusses, dass die Klappe zuklappt und verhindert, dass die Flüssigkeit durch das Ventil zurückfließt.
Die Rolle des Stopps
Der Anschlag einer Rückschlagklappe dient als mechanische Begrenzung für die Öffnungs- und Schließbewegung der Klappe. Typischerweise handelt es sich um einen festen Teil des Ventilkörpers, mit dem die Scheibe in Kontakt kommt, wenn sie ihre vollständig geöffnete oder vollständig geschlossene Position erreicht. Werfen wir einen genaueren Blick auf die spezifischen Rollen des Stoppers in den verschiedenen Phasen des Ventilbetriebs.
1. Definieren der vollständig geöffneten Position
Wenn die Flüssigkeit in Vorwärtsrichtung fließt, schwingt die Scheibe auf, damit die Flüssigkeit durch das Ventil strömen kann. Der Anschlag bestimmt den maximalen Öffnungswinkel der Scheibe. Durch die Festlegung einer bestimmten Grenze des Öffnungswinkels sorgt der Anschlag dafür, dass sich die Scheibe nicht zu weit öffnet, was zu Schäden am Scharnier oder anderen Bauteilen des Ventils führen könnte. Darüber hinaus trägt eine genau definierte, vollständig geöffnete Position dazu bei, die Durchflusseigenschaften des Ventils zu optimieren. Wenn die Scheibe im richtigen Winkel vollständig geöffnet ist, sorgt sie für einen glatten und ungehinderten Weg für die Flüssigkeit und minimiert den Druckabfall am Ventil. Beispielsweise stellt in einem großen industriellen Rohrleitungssystem, in dem ein hoher Flüssigkeitsdurchfluss erforderlich ist, ein richtig eingestellter Anschlag sicher, dass die Rückschlagklappe den Durchfluss effizient bewältigen kann, ohne unnötige Energieverluste zu verursachen.
2. Sicherstellen einer ordnungsgemäßen Abdichtung in der geschlossenen Position
Wenn sich der Flüssigkeitsfluss umkehrt, klappt die Scheibe zu, um einen Rückfluss zu verhindern. Der Anschlag spielt eine entscheidende Rolle dabei, sicherzustellen, dass die Scheibe richtig schließt und eine dichte Abdichtung gegen den Ventilsitz bildet. Wenn sich die Scheibe der geschlossenen Position nähert, führt sie der Anschlag in die richtige Ausrichtung mit dem Sitz. Diese Ausrichtung ist entscheidend für eine zuverlässige Abdichtung, die selbst geringe Rückflussmengen verhindern kann. Bei Anwendungen, bei denen die Verhinderung eines Rückflusses von entscheidender Bedeutung ist, beispielsweise in Wasseraufbereitungsanlagen oder chemischen Verarbeitungsanlagen, trägt ein gut funktionierender Stopp dazu bei, die Integrität des Systems aufrechtzuerhalten und eine Kontamination oder Beschädigung nachgeschalteter Geräte zu verhindern.
3. Schutz der Ventilkomponenten
Der Anschlag dient auch als Schutz für die internen Komponenten des Ventils. Während des Öffnungs- und Schließvorgangs erfährt die Scheibe aufgrund des Flüssigkeitsdrucks erhebliche Kräfte. Ohne Anschlag könnte die Scheibe frei schwingen und möglicherweise mit anderen Teilen des Ventilkörpers kollidieren, was mit der Zeit zu Verschleiß führen würde. Durch die Begrenzung der Bewegung der Scheibe reduziert der Anschlag die Belastung des Scharniers und anderer Komponenten und verlängert so die Lebensdauer des Ventils. Dies ist besonders wichtig bei Anwendungen, bei denen das Ventil häufigen Zyklen ausgesetzt ist, beispielsweise in Pumpsystemen.
Auswirkungen auf die Ventilleistung
Die ordnungsgemäße Funktion des Anschlags hat direkten Einfluss auf die Gesamtleistung der Rückschlagklappe. Ein Ventil mit einem richtig eingestellten Anschlag hat bessere Durchflusseigenschaften, einen geringeren Druckabfall und eine zuverlässigere Abdichtung. Andererseits kann ein fehlerhafter oder falsch ausgerichteter Anschlag zu vielfältigen Problemen führen.
Wenn der Anschlag zu niedrig eingestellt ist, öffnet sich die Scheibe möglicherweise nicht vollständig, wodurch der Flüssigkeitsfluss durch das Ventil eingeschränkt wird. Dies kann zu einem erhöhten Druckabfall, einer verringerten Durchflusskapazität und einem ineffizienten Betrieb des Rohrleitungssystems führen. In einigen Fällen kann es sogar zu einer Fehlfunktion oder einem vorzeitigen Ausfall des Ventils kommen.
Ist der Anschlag hingegen zu hoch eingestellt, kann es passieren, dass sich die Scheibe zu weit öffnet, was zu einer übermäßigen Belastung des Scharniers und anderer Komponenten führt. Dies kann zu einem mechanischen Versagen führen, beispielsweise einem Bruch des Scharniers oder einer Beschädigung des Ventilsitzes, wodurch die Fähigkeit des Ventils, einen Rückfluss zu verhindern, beeinträchtigt werden kann.
Unsere Angebote als Lieferant von Rückschlagventilen

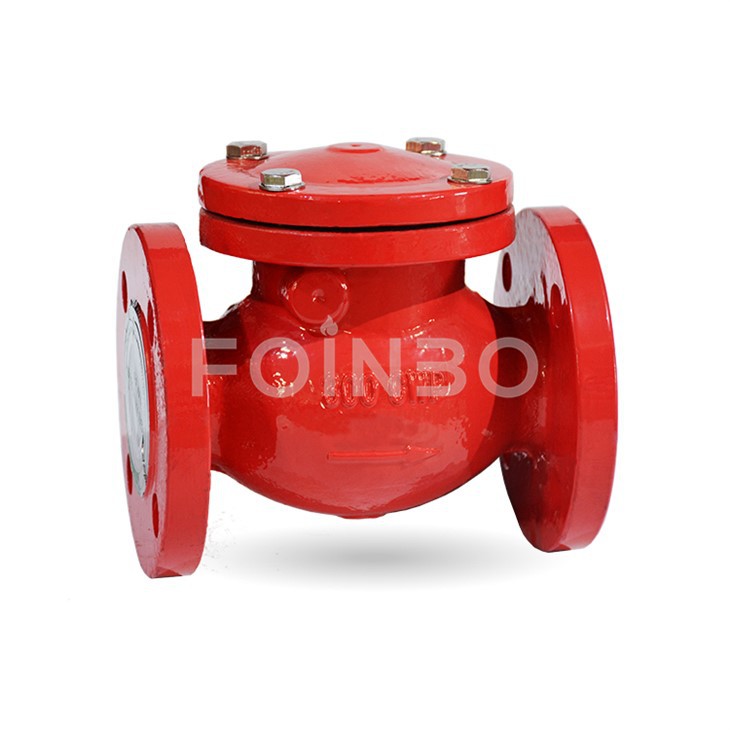

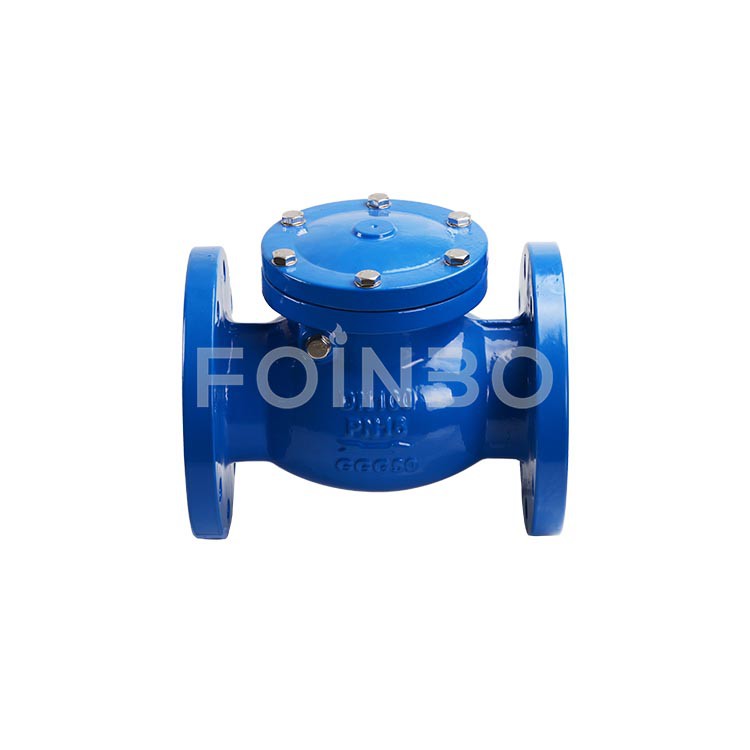

Als führender Anbieter von Rückschlagklappen wissen wir, wie wichtig der Anschlag für die optimale Leistung unserer Produkte ist. Wir bieten eine große Auswahl an Rückschlagventilen an, darunter2 Rückschlagventil,Rückschlagventil 1 - 1/2, UndRückschlagventil vom Schwenktyp. Unsere Ventile werden nach höchsten Standards entwickelt und hergestellt und verfügen über präzisionsgefertigte Anschläge, die sorgfältig kalibriert sind, um die bestmögliche Leistung zu bieten.
Wir verwenden fortschrittliche Fertigungstechniken und hochwertige Materialien, um die Haltbarkeit und Zuverlässigkeit unserer Rückschlagventile zu gewährleisten. Unser Team aus erfahrenen Ingenieuren und Technikern führt in jeder Phase des Herstellungsprozesses strenge Qualitätskontrollen durch, um sicherzustellen, dass jedes Ventil unseren strengen Qualitätsstandards entspricht. Ob Sie eine Rückschlagklappe für eine kleine Sanitäranwendung oder ein großes Industrieprojekt benötigen, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen.
Warum sollten Sie sich für unsere Rückschlagventile entscheiden?
- Präzisionstechnik: Unsere Ventile sind mit präzisionsgefertigten Anschlägen ausgestattet, die ein präzises Öffnen und Schließen der Scheibe gewährleisten und optimale Durchflusseigenschaften und zuverlässige Abdichtung bieten.
- Hochwertige Materialien: Bei der Herstellung unserer Ventile verwenden wir nur die besten Materialien, um eine lange Haltbarkeit und Beständigkeit gegen Korrosion und Verschleiß zu gewährleisten.
- Anpassungsoptionen: Wir verstehen, dass unterschiedliche Anwendungen unterschiedliche Anforderungen haben. Aus diesem Grund bieten wir Individualisierungsmöglichkeiten an, um unsere Rückschlagklappen an Ihre spezifischen Bedürfnisse anzupassen.
- Technische Unterstützung: Unser Expertenteam steht Ihnen während des gesamten Auswahl-, Installations- und Wartungsprozesses für technische Unterstützung und Unterstützung zur Verfügung.
Kontaktieren Sie uns für die Beschaffung
Wenn Sie auf der Suche nach hochwertigen Rückschlagventilen sind, laden wir Sie ein, uns für die Beschaffung zu kontaktieren. Unser engagiertes Vertriebsteam steht Ihnen gerne zur Verfügung, um Ihre Anforderungen zu besprechen, detaillierte Produktinformationen bereitzustellen und wettbewerbsfähige Preise anzubieten. Ganz gleich, ob Sie Bauunternehmer, Ingenieur oder Facility Manager sind, wir können Ihnen dabei helfen, die richtige Rückschlagklappe für Ihr Projekt zu finden. Zögern Sie nicht, sich an uns zu wenden, um ein produktives Gespräch über Ihre Ventilanforderungen zu beginnen.
Referenzen
- „Ventilhandbuch“ von JS Tuzson
- „Piping and Pipeline Engineering“ von George A. Antaki
- Industriestandards und Richtlinien in Bezug auf Rückschlagventile
